Zašto su sendvič paneli za čiste sobe poželjno rješenje za zidove i stropove za kontrolirana okruženja?

Što je sendvič ploča za čistu sobu?

A čista soba sendvič panel je montažna, višeslojna građevinska ploča projektirana posebno za upotrebu u kontroliranim okruženjima gdje se kontaminacija zrakom, stabilnost temperature, higijena i strukturni integritet moraju održavati prema strogim standardima. Ploča se sastoji od dvije krute vanjske ploče - obično pocinčanog čelika, nehrđajućeg čelika ili aluminija - spojene na izolacijski materijal jezgre koji pruža toplinsku izvedbu, akustičnu prigušivanje i strukturnu krutost u jednom kompozitnom elementu. Rezultat je samonosivi zidni, stropni ili pregradni sustav koji se može brzo postaviti i rekonfigurirati kako se zahtjevi objekta mijenjaju, bez ugrožavanja kontrole okoliša koja definira funkcionalnu čistu sobu.

Ono što razlikuje sendvič panele za čiste sobe od standardnih arhitektonskih sendvič panela je preciznost s kojom su svaki materijal, spoj, završna obrada i tolerancija dimenzija navedeni i kontrolirani. U okruženju čiste sobe — bilo da je klasificirana prema ISO 1 do ISO 9 prema standardu ISO 14644, ili prema GMP stupnju od A do D prema zahtjevima farmaceutskih regulatornih tijela — ovojnica zgrade nije samo strukturalna. Aktivna je komponenta sustava kontrole kontaminacije. Svaka površina mora biti otporna na rast mikroba, ne ostavljati čestice, izdržati česta kemijska čišćenja i održavati dimenzijsku stabilnost pod pozitivnim razlikama tlaka koji sprječavaju ulazak onečišćenja. Standardne građevinske ploče dizajnirane za industrijske ili komercijalne zgrade ne mogu zadovoljiti te zahtjeve, što je upravo razlog zašto sendvič ploče za čiste sobe postoje kao posebna kategorija proizvoda.

Jedinstvena višeslojna konstrukcija koja izdvaja ove ploče

Definirajuća karakteristika sendvič panela za čiste sobe je njegova kompozitna konstrukcija, koja integrira više funkcija performansi u jednu debljinu ploče koja se obično kreće od 50 mm do 150 mm. Svaki sloj ploče pridonosi određenom skupu svojstava, a interakcija između slojeva osmišljena je tako da proizvede kombinirani profil performansi koji niti jedan materijal ne može postići sam.

Vanjske obloge

Unutarnje i vanjske obloge čine vidljive i funkcionalne površine panela. Za primjenu u čistim sobama, oni se najčešće proizvode od prethodno obojenog pocinčanog čelika s poliesterskim, epoksidnim ili PVDF premazom nanesenim na površinu okrenutu prema prostoriji. Sustav premaza mora biti neporozan, kemijski otporan i sposoban izdržati opetovano čišćenje izopropilnim alkoholom, parama vodikovog peroksida, natrijevim hipokloritom i drugim agresivnim dezinficijensima koji se koriste u farmaceutskim i poluvodičkim proizvodnim okruženjima. Obloge od nehrđajućeg čelika — obično Grade 304 ili 316L — specificirane su za najzahtjevnije primjene, kao što su aseptična farmaceutska proizvodna područja ili čiste sobe za preradu hrane, gdje je potrebna vrhunska otpornost na koroziju i mogućnost elektropoliranja do gotovo zrcalnog izgleda. Aluminijske obloge koriste se tamo gdje je smanjenje težine prioritet bez žrtvovanja otpornosti na koroziju.

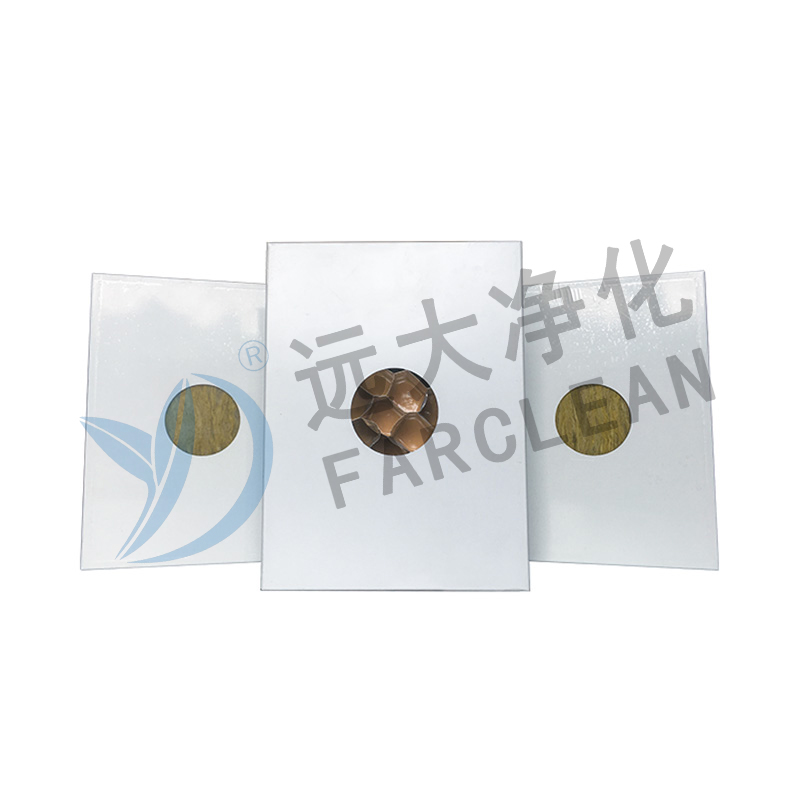

Izolacijski materijali jezgre

Materijal jezgre zauzima središnju zonu panela i odgovoran je za toplinsku izolaciju, akustičnu izvedbu, otpornost na požar i značajan dio strukturne krutosti panela. Sendvič paneli za čiste sobe proizvode se s nekoliko vrsta jezgri, od kojih svaka odgovara različitim prioritetima izvedbe. Jezgre od mineralne vune (kamene vune) pružaju izvrsnu otpornost na požar — postižući nezapaljive klasifikacije prema EN 13501-1 — i specificirane su u farmaceutskim ustanovama i bolnicama gdje su propisi o zaštiti od požara najstroži. Jezgre od poliuretanske (PUR) i poliizocijanuratne (PIR) pjene nude superiorne vrijednosti toplinske izolacije (niže lambda koeficijente) za istu debljinu ploče, što ih čini preferiranim izborom tamo gdje su energetska učinkovitost i preciznost kontrole temperature primarni pokretači. Saćaste aluminijske ili papirnate jezgre daju iznimne omjere čvrstoće i težine za stropne ploče gdje je potrebna konstrukcijska nosivost bez dodavanja prekomjerne težine nosivoj strukturi.

Nepropusnost zraka i cjelovitost tlaka: kritična razlika

Jedan od tehnički najzahtjevnijih zahtjeva za ovojnicu zgrade čiste sobe je zrakonepropusnost. Čiste sobe održavaju se pri pozitivnom tlaku zraka u odnosu na susjedne manje kontrolirane prostore, stvarajući razliku tlaka koja kontinuirano pokušava istjerati zrak - i sve zagađivače koje nosi - prema van kroz bilo koji otvor, spoj ili proboj u ovojnici. Ako sustav panela dopušta curenje zraka, razlika tlaka je ugrožena i strategija kontrole kontaminacije ne uspijeva, bez obzira koliko su snažni HVAC i sustav filtracije.

Sendvič paneli za čistu sobu ispunjavaju ovaj zahtjev pomoću precizno projektiranog međusobnog spojnog sustava. Ploče se povezuju jedna s drugom i sa strukturnim elementima okvira preko pero i utor ili ekscentričnih spojeva koji su zapečaćeni kontinuiranim kuglicama odobrenog brtvila - obično na bazi silikona ili poliuretana - nanesenog tijekom instalacije. Geometrija spoja dizajnirana je da se prilagodi toplinskom širenju i manjim strukturnim pomacima bez prekidanja brtve, održavajući nepropusnost tijekom cijelog životnog vijeka objekta. Unutarnji kutni spojevi, spojevi strop-zid i prodori za usluge - električni vodovi, cjevovod, HVAC kanali - svi zahtijevaju namjenski dizajnirane ukrasne dijelove i sustave brtvila koji održavaju cjelovitost tlaka ovojnice na svakoj prijelaznoj točki.

Ispitivanje propuštanja zraka nakon instalacije, korištenjem metoda stlačivanja temeljenih na EN 13829 ili ekvivalentnim standardima, standardna je praksa u farmaceutskim i poluvodičkim čistim sobama za puštanje u rad kako bi se provjerilo zadovoljava li izrađena ovojnica specificiranu klasu zrakonepropusnosti prije početka operativne validacije. Sustavi sendvič panela za čiste sobe renomiranih proizvođača dizajnirani su i testirani za postizanje najniže dostupne klasifikacije curenja prema ovim standardima.

Higijenski dizajn površine i sprječavanje raspadanja čestica

Površinske karakteristike sendvič panela za čiste prostorije projektirane su sa specifičnošću koja nema usporedbu u standardnim građevinskim proizvodima. Svaka dizajnerska odluka - od kemijskog sastava premaza za lice ploče do profila obruba spoja - donesena je s ciljem minimiziranja stvaranja čestica, sprječavanja mikrobne kolonizacije i olakšavanja učinkovitog čišćenja i dezinfekcije.

• Glatke, neporozne površine: Površina ploče za čistu sobu koja je okrenuta prema prostoriji mora imati dovoljno nisku hrapavost da spriječi zarobljavanje čestica i stvaranje biofilma. Obložene čelične ploče obično postižu vrijednosti površinske hrapavosti od Ra 0,8 µm ili bolje, dok elektropolirani nehrđajući čelik može doseći Ra 0,2 µm. Ove glatke površine omogućuju dezinfekcijskim otopinama da ostvaruju ravnomjeran kontakt s cijelom površinom tijekom ciklusa čišćenja, ne ostavljajući mikroskopska udubljenja gdje se mikroorganizmi mogu skloniti.
• Obloženi unutarnji uglovi: Pravokutne unutarnje kutove između zidova i podova te između zidova i stropova nemoguće je temeljito očistiti i nakupljaju čestice u mrtvim zonama koje su zaštićene od strujanja zraka. Sustavi sendvič panela za čiste sobe uključuju unaprijed oblikovane zaobljene kutne dijelove — obično s radijusom od 50 do 100 mm — koji eliminiraju oštre unutarnje kutove u cijelom objektu, omogućujući opremi za čišćenje da dopre do svake površine bez prekida.
• Lica ploče u ravnini i udubljeni pričvrsnici: Izbočeni pričvrsni elementi, izložene glave vijaka i površinski diskontinuiteti stvaraju turbulencije u laminarnim obrascima strujanja zraka koje čiste sobe koriste za uklanjanje čestica s kritičnih radnih zona. Ploče za čistu sobu učvršćuju se pomoću skrivenih ili udubljenih sustava za pričvršćivanje koji održavaju ravnu, neprekinutu površinu ploče, čuvajući predvidljive obrasce protoka zraka o kojima ovisi kontrola kontaminacije.
• Kemijska otpornost premaza: Površinski premaz mora biti otporan na propadanje — uključujući stvaranje mjehurića, stvaranje krede i promjenu boje — kada je izložen cijelom nizu sredstava za čišćenje i dezinfekciju koji se koriste u objektu tijekom njegovog radnog vijeka. PVDF premazi nude najširi spektar kemijske otpornosti i najduži vijek trajanja, što ih čini specifikacijom izbora za objekte s agresivnim protokolima čišćenja.

Usporedba tipova jezgri sendvič panela za čistu sobu

Odabir ispravnog materijala jezgre jedna je od najkonzekventnijih odluka u specifikaciji ploča za čiste sobe. Sljedeća tablica pruža strukturiranu usporedbu glavnih osnovnih opcija za podršku informiranog odabira na temelju prioriteta specifičnih za projekt:

Modularna fleksibilnost i rekonfigurabilnost

Jedna od praktično najvrijednijih i komercijalno najznačajnijih značajki sustava sendvič panela za čiste sobe je njegova inherentna modularnost. Za razliku od tradicionalnih kućišta za čiste prostorije mokre konstrukcije izgrađenih od žbukanih blokova ili lijevanog betona — koji su zapravo trajni nakon što su izgrađeni — čista soba od sendvič panela može se rastaviti, proširiti, smanjiti ili premjestiti uz djelić vremena, troškova i prekida potrebnih za modifikaciju konvencionalne strukture.

Paneli se proizvode u standardnim širinama — obično 600 mm, 1000 mm ili 1200 mm — s prilagođenim duljinama izrezanim tako da odgovaraju visini objekta od poda do stropa. Sustav spojnih spojeva omogućuje spajanje i odvajanje panela bez oštećenja samih panela, što znači da čista soba izgrađena od kvalitetnih sendvič panela zadržava značajnu preostalu vrijednost kao imovina koja se može rekonfigurirati. Za farmaceutske proizvođače koji moraju prilagoditi rasporede svojih pogona promjenjivim portfeljima proizvoda ili za proizvođače elektronike koji trebaju proširiti kapacitet čiste sobe kao odgovor na nove proizvodne linije, ova mogućnost rekonfiguracije izravno se prevodi u niže kapitalne izdatke i brže vrijeme proizvodnje u usporedbi s konvencionalnim pristupima gradnje.

Brzina ugradnje još je jedna ključna prednost modularnog sustava ploča. Kompletno kućište za čistu sobu - zidove, strop, vrata, prozore i servisne otvore - obično može postaviti stručni tim izvođača u djeliću vremena potrebnog za izgradnju ekvivalentnog prostora korištenjem tradicionalnih metoda gradnje. Paneli stižu na gradilište unaprijed proizvedeni prema točnim dimenzijama, zahtijevajući samo montažu i brtvljenje umjesto višestrukog sekvencijalnog procesa gradnje koji zahtijeva konvencionalna gradnja. Ova sažeta vremenska linija instalacije skraćuje vrijeme puštanja pogona u rad i omogućuje proizvodnim operacijama da počnu generirati prihod ranije.

Industrije koje se oslanjaju na sendvič panele za čiste sobe

Jedinstvena kombinacija svojstava koju nude sendvič paneli za čiste prostorije čini ih specifičnim građevinskim sustavom u širokom rasponu industrija u kojima je kontrola kontaminacije regulatorni zahtjev ili imperativ kvalitete proizvoda.

• Farmaceutska proizvodnja: Objekti za proizvodnju lijekova regulirani GMP-om zahtijevaju čiste sobe klasificirane prema ISO 5 do ISO 8 (GMP stupanj A do D) za različite faze proizvodnje. Sendvič paneli za čistu sobu s jezgrama od mineralne vune i čeličnim oblogama od nehrđajućeg čelika ili PVDF-a standardna su specifikacija, ispunjavajući i higijenske površinske zahtjeve prema GMP smjernicama i zahtjeve za sigurnost od požara prema propisima za farmaceutske ustanove.
• Proizvodnja poluvodiča i elektronike: Postrojenja za proizvodnju pločica za proizvodnju poluvodiča zahtijevaju najstrožu klasifikaciju čistih soba — ISO 1 do ISO 5 — gdje čak i submikronske čestice mogu uništiti cijele serije pločica vrijedne milijune dolara. Panel sustavi u ovim objektima moraju biti kompatibilni s ultra-visoko učinkovitim HEPA i ULPA sustavima filtriranja i preciznim laminarnim uzorcima strujanja zraka koji štite površine pločica tijekom obrade.
• Proizvodnja medicinskih uređaja: Proizvodnja implantabilnih medicinskih uređaja, sterilne dijagnostičke opreme i kirurških instrumenata prema ISO 13485 i FDA 21 CFR Part 820 zahtijeva okruženje čistih prostorija u kojima se i kontaminacija česticama i mikrobima strogo kontrolira. Površine ploča moraju izdržati validirane protokole čišćenja i sterilizacije primijenjene tijekom kvalifikacije pogona.
• Biotehnologija i genska terapija: Proizvodnja bioloških lijekova, staničnih terapija i genskih terapija uključuje rad sa živim biološkim sustavima koji su izrazito osjetljivi na kontaminaciju. Kućišta od sendvič panela za čiste sobe za ove primjene moraju postići i održavati najviše razine kontrole okoliša, dok također pružaju značajke biološke sigurnosti potrebne pri radu s biološkim agensima.
• Prerada hrane i pića: Zone visoke njege i visokog rizika za proizvodnju hrane — poput obrade mesa gotovog za jelo, proizvodnje formule za dojenčad i aseptičnog punjenja pića — koriste sendvič panele čistih soba za stvaranje kontroliranih higijenskih zona koje sprječavaju unakrsnu kontaminaciju između područja obrade i štite proizvode od mikrobioloških opasnosti iz okoliša.

Ključne specifikacije koje treba provjeriti pri odabiru sendvič panela za čistu sobu

S obzirom na ključnu ulogu koju sendvič paneli za čiste sobe imaju u strategiji kontrole kontaminacije u objektu, specifikacije i odluke o nabavi moraju se donositi uz rigoroznu tehničku brižljivost. Sljedeće parametre treba provjeriti u odnosu na zahtjeve projekta prije nego što se obvežete dobavljaču ploča:

• Certifikacija površinskog premaza: Potvrdite da je premaz prema prostoriji neovisno ispitan i certificiran za otpornost na određena sredstva za čišćenje i dezinfekciju koja će se koristiti u validiranom postupku čišćenja objekta. Zatražite izvješća o ispitivanju kemijske otpornosti, a ne samo tvrdnje dobavljača.
• Klasifikacija vatrootpornosti: Provjerite nosi li sustav panela — uključujući obloge i jezgru — potrebnu klasifikaciju požara prema važećim standardima građevinskih propisa (EN 13501-1 u Europi, UL certifikacija u Sjevernoj Americi) za vrstu zauzetosti i nadležnost objekta.
• Toplinska propusnost (U-vrijednost): Potvrdite da debljina panela i specifikacija jezgre postižu potrebnu U-vrijednost za ciljeve toplinske izvedbe objekta, posebno za čiste sobe koje održavaju temperature znatno iznad ili ispod okolne kako bi se podržali proizvodni procesi.
• Raspon panela i nosivost: Za stropne ploče koje se protežu između konstrukcijskih nosača, provjerite deformaciju ploče i nosivost pod kombiniranom težinom same ploče, bilo koje opreme montirane na strop i raspodijeljenog opterećenja iz HVAC plenuma iznad.
• Podaci o nepropusnosti spojnog sustava: Zatražite podatke o ispitivanju - ne samo tvrdnje o dizajnu - koji demonstriraju izvedbu zrakonepropusnosti sustava spojeva panela pod razlikama tlaka na kojima će postrojenje raditi, kako bi se potvrdilo da će ovojnica postići potrebnu klasifikaciju curenja nakon instalacije.

Sendvič panel za čistu sobu jedinstven je jer konsolidira strukturne, toplinske, higijenske, sigurnosne i funkcije kontrole kontaminacije u jedan, unaprijed projektirani građevinski element koji standardni konstrukcijski sustavi u osnovi nisu u stanju ponoviti. Za svaki objekt u kojem cjelovitost kontroliranog okruženja izravno određuje sigurnost proizvoda, usklađenost s propisima i komercijalnu održivost, sendvič panel za čiste sobe nije samo poželjna opcija — to je projektirano rješenje koje omogućuje kontrolirano okruženje.
