Što je prolazna kutija koja se ne sama čisti i kada je trebate koristiti?

Razumijevanje prolazne kutije koja se ne samočisti

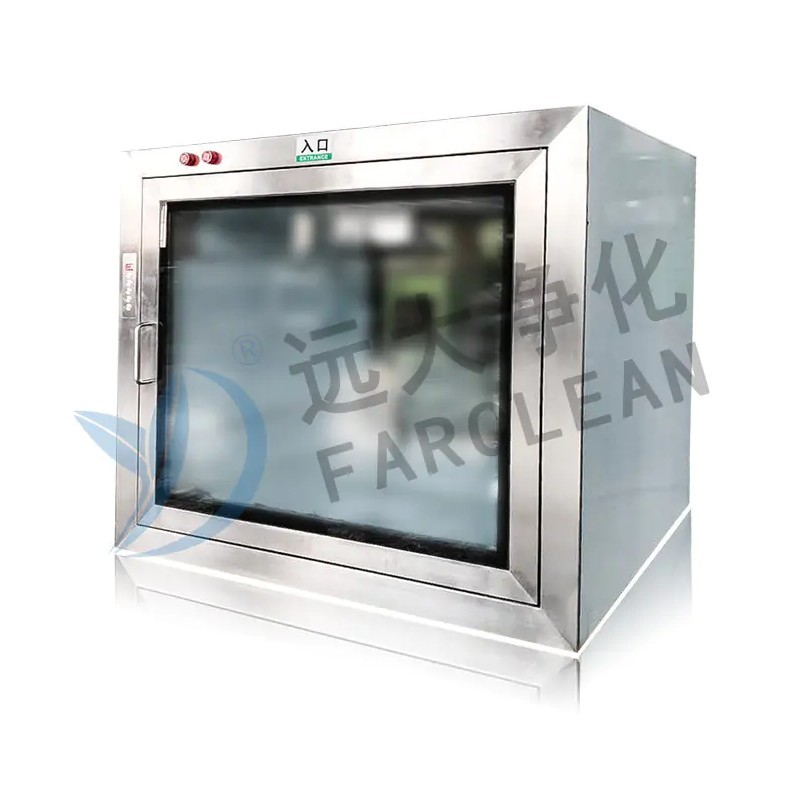

A nesamočisteća prolazna kutija je fiksna, statična komora za prijenos ugrađena u zid između čiste sobe i susjednog neklasificiranog ili niže klasificiranog područja. Za razliku od samočistećih (ili zračnih tuševa) prolaznih kutija, koje koriste ventilatore i HEPA filtre za aktivno pročišćavanje čestica u zraku iz prenesenih materijala, varijanta bez samočišćenja oslanja se na međusobno zaključana vrata i kontrolirani pristup kako bi se spriječila unakrsna kontaminacija. Njegova temeljna funkcija je da služi kao čista tampon zona — fizička barijera koja osigurava da dva okruženja nikad ne komuniciraju izravno tijekom prijenosa materijala.

Komora obično ima dvoja međusobno povezana vrata: jedna se otvaraju prema strani čiste sobe, a druga prema vanjskom okruženju. Mehanizam za zaključavanje osigurava da se oba vrata ne mogu otvoriti istovremeno, održavajući razlike u tlaku zraka i sprječavajući nefiltrirani vanjski zrak da uđe u čistu prostoriju. Ovaj pasivni dizajn čini ga jednostavnijim, nižim u troškovima održavanja i vrlo pouzdanim u usporedbi s aktivnim sustavima dekontaminacije, što je značajna prednost u objektima gdje su zastoji skupi.

Prolazne kutije koje se ne čiste same izrađene su od glatkih, neporoznih materijala - najčešće 304 ili 316L nehrđajućeg čelika - koji se lako brišu i otporni su na prianjanje mikroba. Unutarnji kutovi obično su zaobljeni ili radijusno završeni kako bi se uklonili rubovi koji zadržavaju čestice. Neki modeli uključuju UV germicidne lampe za izbornu površinsku dekontaminaciju između uporaba, dodajući sloj kontrole kontaminacije bez prelaska u kategoriju "samočišćenja".

Ključne značajke i specifikacije dizajna

Prilikom ocjenjivanja prolazne kutije koja se ne sama čisti, nekoliko značajki dizajna određuju njezinu izvedbu u praksi. Razumijevanje ovih specifikacija pomaže timovima za nabavu da usklade pravu jedinicu sa zahtjevima klasifikacije svoje ustanove i zahtjevima tijeka rada.

Sustav mehaničke blokade

Mehanizam za zaključavanje ključna je sigurnosna značajka svake prolazne kutije. U modelima koji se ne čiste sami, to se obično postiže mehaničkim sustavom bregaste poluge ili elektroničkom solenoidnom bravom. Mehaničke blokade preferiraju se u okruženjima sa strogim elektromagnetskim zahtjevima (kao što su određena područja proizvodnje elektronike), dok elektroničke blokade nude bilježenje revizijskog traga, integraciju kontrole pristupa i daljinski nadzor — što je vrijedno u farmaceutskim objektima reguliranim GMP-om.

Materijal i završna obrada površine

Unutarnje površine su završne do zrcalnog sjaja (obično Ra ≤ 0,4 µm za farmaceutske primjene) kako bi se smanjilo prianjanje čestica i olakšala validacija čišćenja. Na vanjštini se može koristiti četkana završna obrada ili meki čelik premazan prahom kako bi se smanjili troškovi bez ugrožavanja unutarnjeg integriteta. Brtve na vratima izrađene su od silikonskih ili EPDM brtvi koje održavaju svoju elastičnost kroz ponovljene cikluse čišćenja IPA-om, maramicama s vodikovim peroksidom ili drugim uobičajenim dezinficijensom za čiste prostorije.

Dodatna UV-C dekontaminacija

Mnoge prolazne kutije koje se ne čiste same nude integriranu UV-C lampu kao dodatnu opremu. Kada se aktivira između prijenosa, UV-C svjetlo zrači izložene površine unutar komore, smanjujući površinsko biološko opterećenje do 99,9% unutar 15-30 minuta od izlaganja. Važno je napomenuti da je UV-C samo površinska obrada - ne filtrira niti pročišćava čestice u zraku - zbog čega ove jedinice ostaju klasificirane kao jedinice koje se ne čiste same.

Veličina i nosivost

Prolazne kutije dostupne su u širokom rasponu unutarnjih dimenzija, od kompaktnih stolnih modela (približno 400 × 400 × 400 mm) dizajniranih za male prijenose uzoraka, do velikih samostojećih jedinica (do 1200 × 800 × 800 mm ili više) koje mogu primiti pune ladice, komponente opreme ili rasutu ambalažu. Nosivost se obično kreće od 30 kg do preko 150 kg, ovisno o konstrukciji police i okvira.

Primjene u industriji

Prolazne kutije koje se ne samočiste koriste se u širokom rasponu reguliranih i polureguliranih industrija. Njihova svestranost, u kombinaciji s niskim operativnim troškovima i jednostavnošću validacije, čini ih prikladnima za gotovo sve objekte gdje je potreban kontrolirani prijenos materijala.

Proizvodnja elektronike: primarni slučaj uporabe

Elektronička industrija predstavlja jednu od najzahtjevnijih i najraširenijih primjena nesamočistećih prolaznih kutija. Proizvodnja poluvodiča, sastavljanje PCB-a i proizvodnja optičkih komponenti odvijaju se u strogo kontroliranim okruženjima gdje čak i submikronske čestice mogu uzrokovati nedostatke proizvoda ili gubitak prinosa. U ovim postavkama, prolazna kutija omogućuje čest prijenos pločica, supstrata, maski i alata bez ugrožavanja ISO klase proizvodnog područja.

Budući da čiste prostorije za elektroniku često imaju stroge zahtjeve za EMI (elektromagnetske smetnje), mehanički međusobno blokirane prolazne kutije koje se ne čiste često se preferiraju u odnosu na elektronički kontrolirane jedinice. Nepostojanje aktivnih sustava protoka zraka također eliminira rizik od problema s poravnanjem izazvanih vibracijama u blizini osjetljive litografske ili inspekcijske opreme.

Biofarmaceutika i bolnice

U farmaceutskoj proizvodnji i bolničkom sterilnom sastavu, usklađenost s propisima primarni je pokretač odabira prolazne kutije. EU GMP Annex 1 i smjernice FDA zahtijevaju da se prijenos materijala između klasificiranih i neklasificiranih zona obavlja na način koji sprječava ulazak kontaminacije. Pravilno validirana prolazna kutija bez samočišćenja s dokumentiranim postupcima čišćenja i verifikacijom međusobnog zaključavanja zadovoljava ove zahtjeve u većini aplikacija razreda B/C i ISO 6/7.

Nesamočisteće u odnosu na samočisteće prolazne kutije

Odabir između samočisteće i nesamočisteće prolazne kutije ovisi o profilu rizika kontaminacije vašeg procesa, vašoj klasifikaciji čiste sobe i vašim operativnim zahtjevima. Nijedna vrsta nije univerzalno superiorna — pravi izbor ovisi o kontekstu.

• Rizik od stvaranja čestica: Ako postoji vjerojatnost da će preneseni predmeti ispuštati čestice - poput kartonske ambalaže, dijelova bez vrećica ili predmeta koji su bili u nekontroliranom okruženju - jedinica za samočišćenje s aktivnom HEPA filtracijom je sigurniji izbor. Kutije koje se ne čiste same su prikladnije za predmete koji su već prethodno očišćeni ili pakirani u dvije vrećice prije prijenosa.
• Klasifikacija čistih soba: Za okruženja ISO 8 ili Grade D obično je dovoljna prolazna kutija koja se ne sama čisti s protokolom za ručno čišćenje. Za okruženja ISO 5 (Razred A/B) u blizini područja Razreda C ili D, regulatorna očekivanja ili SOP-ovi pogona mogu zahtijevati jedinicu za samočišćenje.
• Teret održavanja: Jedinice koje se same čiste zahtijevaju redovito testiranje integriteta HEPA filtra, održavanje motora ventilatora i balansiranje protoka zraka — a sve to povećava operativne troškove. Kutije koje se ne čiste same imaju minimalan broj pokretnih dijelova, što značajno smanjuje učestalost održavanja i troškove.
• Složenost provjere valjanosti: Prolazne kutije koje se ne samočiste jednostavnije je potvrditi i kvalificirati prema GMP smjernicama. Opseg validacije obično pokriva funkciju blokiranja, verifikaciju čišćenja i praćenje diferencijalnog tlaka — daleko uži opseg od sustava s aktivnim zračnim tušem.
• Protok prijenosa: Jedinice koje se same čiste zahtijevaju ciklus pročišćavanja (obično 1-5 minuta) prije nego što se unutarnja vrata mogu otvoriti. Jedinice koje se ne čiste same omogućuju brže prijenose kada se blokada otpusti, što je važno u visokoproduktivnoj proizvodnji ili bolničkim okruženjima za izdavanje.

Instalacijski, kvalifikacijski i radni protokoli

Pravilna instalacija prolazne kutije koja se ne samočisti ključna je za njenu dugoročnu učinkovitost. Jedinica mora biti postavljena u ravnini sa zidom čiste sobe s hermetičkim brtvljenjem oko perimetra okvira kako bi se spriječilo premosno strujanje zraka. Za čiste sobe s pozitivnim tlakom, vrata na strani čiste sobe trebaju imati malo veću silu brtvljenja kako bi se uračunao diferencijalni tlak. Za okruženja s negativnim tlakom (kao što su zatvoreni prostori), logika instalacije je obrnuta.

Kvalifikacija (IQ/OQ/PQ)

U reguliranim industrijama, prolazne kutije moraju biti formalno kvalificirane prije uporabe. Proces kvalifikacije obično uključuje:

• Kvalifikacija instalacije (IQ): Provjera je li jedinica instalirana prema specifikacijama proizvođača, uključujući provjere dimenzija, pregled certifikacije materijala i pregled zidne brtve.
• Operativna kvalifikacija (OQ): Funkcionalno ispitivanje sustava zaključavanja (potvrđujući da se oba vrata ne mogu otvoriti istovremeno), provjere cjelovitosti brtve vrata i — ako je ugrađen UV-C — provjeru intenziteta lampe.
• Kvalifikacija izvedbe (PQ): Praćenje broja čestica u čistoj sobi tijekom simuliranih prijenosa materijala kako bi se potvrdilo da prolazna kutija ne djeluje kao put kontaminacije u normalnim radnim uvjetima.

Standardni operativni postupci

Čak ni najbolje dizajnirana prolazna kutija ne može nadoknaditi lošu disciplinu korisnika. Učinkoviti SOP-ovi za prolazne kutije koje se ne čiste same trebaju navesti: maksimalno vrijeme zadržavanja predmeta unutar komore, potrebno prethodno čišćenje ili pakiranje predmeta u vreće prije ulaska, učestalost unutarnjeg čišćenja i odobrena sredstva za dezinfekciju, protokol UV-C aktivacije (ako je primjenjivo) i zahtjeve dokumentacije za svaki prijenos u reguliranim okruženjima. Redovita obuka i periodične revizije sukladnosti ključni su za dugoročno održavanje integriteta čistih soba.

Kako odabrati pravu prolaznu kutiju koja se ne samočisti

Odabir ispravne jedinice za vašu ustanovu uključuje balansiranje zahtjeva kontrole kontaminacije, zahtjeva tijeka rada, regulatornih obaveza i proračunskih ograničenja. Sljedeći kontrolni popis obuhvaća najvažnije čimbenike odluke:

• Definirajte klasifikaciju čistih soba s obje strane prijenosnog zida. ISO klasa ili GMP klasa čišćeg okoliša diktira minimalne standarde konstrukcije (završna obrada površine, kvaliteta brtve, pouzdanost međusobnog zatvaranja).
• Odredite maksimalne dimenzije i težinu predmeta. Odaberite unutarnje dimenzije s najmanje 20% slobodnog prostora sa svih strana kako biste omogućili udoban utovar i istovar bez pritiskanja predmeta na zapečaćene površine.
• Navedite vrstu blokade. Mehaničke blokade poželjne su za elektronička područja osjetljiva na EMI; elektroničke blokade su bolje za GMP okruženja koja zahtijevaju revizijske tragove i kontrolu pristupa.
• Razmotrite UV-C kao dodatni dodatak. Za objekte koji prenose predmete s zaostalom vanjskom ambalažom ili rizikom od biološke kontaminacije, UV-C lampa pruža dodatnu površinsku dekontaminaciju bez troškova potpunog sustava zračnog tuša.
• Potvrdite kompatibilnost materijala. Provjerite jesu li unutarnji nehrđajući čelik i materijal brtve kompatibilni sa sredstvima za čišćenje koja se koriste u vašem objektu — osobito ako su dezinficijensi na bazi klora (koji mogu oštetiti nehrđajući čelik nižeg stupnja) dio vašeg protokola čišćenja.
• Rano zatražite pakete dokumentacije. Za regulirane industrije, tražite od dobavljača da dostave FAT (Factory Acceptance Test) zapise, materijalne certifikate i nacrte IQ/OQ protokola u trenutku narudžbe kako biste izbjegli kašnjenja kvalifikacije nakon isporuke.

Prolazna kutija koja se ne sama čisti nije samo "osnovna" opcija u usporedbi s aktivnim sustavima — to je pravi izbor za veliki dio okruženja čistih soba kada je ispravno specificirano, instalirano i radi. Njegova jednostavnost je prednost: manje komponenti znači manje načina kvarova, niže troškove održavanja i jednostavniji put provjere valjanosti. Za objekte u elektroničkom, farmaceutskom, kozmetičkom, prehrambenom i zdravstvenom sektoru ostaje jedan od najisplativijih i najpouzdanijih alata za održavanje integriteta čistih prostorija tijekom operacija prijenosa materijala.
