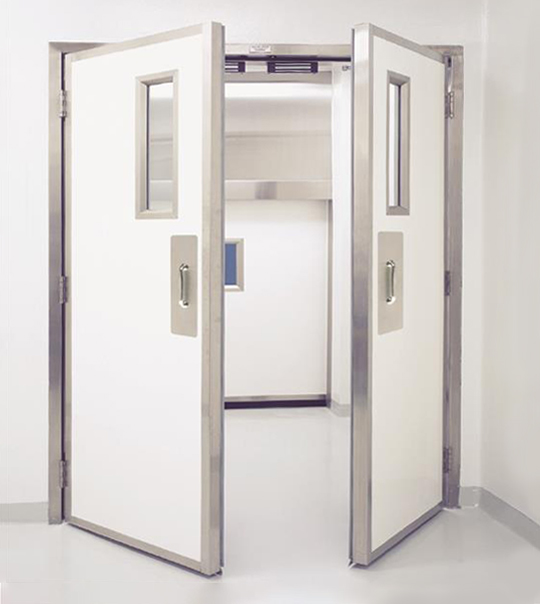

U potrazi za ultra-čistim proizvodnim i istraživačkim okruženjima, čiste sobe služe kao moderna "svetišta", gdje izvedba svake komponente izravno utječe na kvalitetu i sigurnost proizvoda. Među tim komponentama, vrata čiste sobe - naizgled jednostavan prolaz - igraju ključnu ulogu u održavanju integriteta kontroliranog okoliša. To nije samo prolaz za osoblje i materijale, već i linija obrane u kontroli protoka zraka, održavanju razlike u tlaku i sprječavanju vanjske kontaminacije. S brzim napretkom vrhunske proizvodnje i znanosti o životu, zahtjevi za performanse vrata postali su sve stroži. Ovaj članak istražuje najnovije trendove i prakse u odabiru materijala i performansama automatizacije za vrata čistih soba, pružajući sveobuhvatnu referencu za profesionalce u industriji.
Odabir materijala: temelj čiste barijere
Materijali koji se koriste za vrata izravno određuju njihovu zrakonepropusnost, otpornost na koroziju, strukturnu čvrstoću i vijek trajanja. Trenutačno tržištem dominiraju nehrđajući čelik, aluminijske legure i kompozitni materijali, svaki s jedinstvenim karakteristikama prikladnim za različite primjene.
1. Vrata od nehrđajućeg čelika: robusni čuvari za okruženja visoke čistoće
Vrata od nehrđajućeg čelika nezamjenjiva su u čistim okruženjima najviših standarda zbog svoje iznimne izdržljivosti i otpornosti na koroziju.
Ključne prednosti:
Vrata izrađena od nehrđajućeg čelika kvalitete 304 ili 316 mogu izdržati često izlaganje raznim kemijskim dezinficijensima, što ih čini idealnim za farmaceutske proizvode, biomedicinu i vrhunsku preradu hrane. Njihova visoka strukturna čvrstoća osigurava da vrata zadrže oblik tijekom dugotrajne uporabe, čuvajući dosljednu hermetičnost. Dodatno, glatka, neporozna površina olakšava čišćenje i dezinfekciju bez mrtvih kutova.
Razmatranja:
Relativno velika težina vrata od nehrđajućeg čelika zahtijeva automatizirane pogone vrata visokih performansi koji mogu podnijeti okretni moment i osigurati dugovječnost. Nadalje, veći početni troškovi i potencijalni učinci toplinske vodljivosti (koji mogu utjecati na specifične scenarije kontrolirane temperature) moraju se uzeti u obzir tijekom odabira.
2. Vrata od aluminijske legure: uravnotežen izbor lagane i isplative
Vrata od aluminijske legure nude učinkovito rješenje za čiste sobe gdje su težina i cijena ključni.
Ključne prednosti:
Aluminijska legura je lagana, ali čvrsta, što vrata čini prirodno prikladnim za brz i neometan automatizirani rad. Time se smanjuje potrošnja energije i produljuje životni vijek automatiziranog sustava. Iz troškovne perspektive, aluminijska vrata općenito su konkurentnija od vrata od nehrđajućeg čelika, dok zadržavaju odgovarajuću otpornost na opću koroziju.
Razmatranja:
Njegova apsolutna čvrstoća i otpornost na udar niži su od nehrđajućeg čelika, tako da mogu biti potrebne dodatne zaštitne mjere u područjima s čestim rukovanjem materijalima ili slučajnim udarcima. Stoga se aluminijska vrata češće koriste u čistim prostorijama s primarno kretanjem osoblja i manjim rizikom od udara, kao što su proizvodnja elektronike ili proizvodne linije lake industrije.
3. Kompozitna vrata: moderna rješenja s prilagodljivim performansama
Kompozitna vrata, kao što su kompozitna čelična jezgra ili PVC vrata visokih performansi, integriraju prednosti više materijala kroz inovativni strukturni dizajn.
Ključne prednosti:
Najveća snaga kompozitnih vrata leži u njihovoj fleksibilnosti dizajna. Ispunjavanjem unutrašnjosti jezgrama visoke gustoće i nanošenjem visokoučinkovitih površinskih premaza, ova vrata mogu postići zvučnu izolaciju i zrakonepropusnost uz kontrolu ukupne težine. Često pružaju izvanrednu kemijsku otpornost i otpornost na ogrebotine, s izgledom i bojom koji se mogu prilagoditi kako bi odgovarali cjelokupnoj estetici čiste sobe.
Razmatranja:
Ova vrata obično spadaju u srednji do visoki cjenovni razred, a kvaliteta proizvoda može varirati od proizvođača do proizvođača u smislu dugotrajne otpornosti na habanje i strukturalnog integriteta. Naširoko se koriste u okruženjima koja zahtijevaju sveobuhvatne performanse u pogledu čistoće, zvučne izolacije i estetike, kao što su proizvodnja poluvodiča i visokokvalitetni laboratoriji.
Usporedba performansi materijala vrata za čiste sobe
| Atribut izvedbe | Vrata od nehrđajućeg čelika | Vrata od aluminijske legure | Kompozitna vrata |
|---|---|---|---|
| Otpornost na koroziju | Vrlo visoko | dobro | dobro to Excellent |
| Strukturna čvrstoća | Vrlo visoko | srednje | srednje to High |
| Razina težine | Teška | svjetlo | Podesivo, obično srednje |
| Zvučna izolacija | dobro | srednje | Obično Izvrsno |
| Razina troškova | visoko | srednje | srednje to High |
| Tipične primjene | Farmaceutika, Biomedicina, Prerada hrane | Elektronika, laka industrija | Poluvodič, visokokvalitetni laboratoriji |
Osnaživanje automatizacije: od statičkih barijera do inteligentnih čvorova
Moderna vrata više nisu jednostavne ručne komponente. Duboka integracija tehnologije automatizacije transformirala ih je u dinamične, inteligentne čvorove unutar sustava upravljanja okolišem.
Precizna kontrola s automatiziranim sustavima vrata
Koristeći infracrvene senzore, prostirke osjetljive na pritisak, čitače pristupnih kartica ili daljinski upravljač, osoblje može proći kroz vrata bez izravnog dodirivanja površine vrata. Ovo značajno smanjuje rizik od unakrsne kontaminacije uzrokovane ljudskim kontaktom i povećava učinkovitost prolaza, posebno u scenarijima kada osoblje nosi materijale ili mora održavati sterilne uvjete.
Duboka suradnja s Airflow Managementom
Sustavi kontrole vrata visoke razine mogu se integrirati sa sustavom upravljanja zgradom (BMS). Programiranjem brzine otvaranja vrata, kuta i odgode zatvaranja, sustav može fino kontrolirati curenje zraka ili povratni tok tijekom rada vrata, čime se održava stabilan pozitivan ili negativan tlak unutar čiste sobe.
Na primjer, na točkama prijenosa materijala, vrata se mogu konfigurirati za brzo otvaranje, kratku pauzu i brzo zatvaranje, minimizirajući fluktuacije tlaka.
Inteligentni nadzor i integracija podataka
Suvremeni automatizirani sustavi vrata sami po sebi služe kao vrijedan izvor podataka. Oni mogu pratiti status vrata, radne cikluse i upozorenja o greškama u stvarnom vremenu.
- Ovi podaci podržavaju prediktivno održavanje, omogućujući da se potencijalni mehanički kvarovi unaprijed identificiraju.
- Može se integrirati u sustave za upravljanje proizvodnjom (MES) ili sustave nadzorne kontrole i prikupljanja podataka (SCADA), pružajući korisne uvide za sljedivost proizvodnje, analizu aktivnosti osoblja i upravljanje energijom.
Ova integracija pretvara vrata čistih prostorija u ključni element istinski inteligentne tvornice.
Ostvarivanje optimalnih performansi: strategije nepropusnosti zraka i akustičnog dizajna
Čak i uz visokokvalitetne materijale i sustave automatizacije, detaljan dizajn ostaje ključan za konačnu izvedbu vrata.
Poboljšanje zrakonepropusnosti kroz učinkovito brtvljenje
- Dizajn brtve i materijal: Korištenje brtvi izrađenih od etilen propilen dien monomera (EPDM) gume ili drugih elastičnih materijala otpornih na starenje je ključno. Uobičajeni dizajni uključuju brtve s dvostrukim usnicama i brtve zračnog jastuka na napuhavanje, koje stvaraju višestruke hermetičke barijere kada su vrata zatvorena.
- Integracija s okvirom vrata i zidom: Nepropusnost zraka ovisi ne samo o vratima već io preciznoj integraciji sa zidom. Ugrađena instalacija ili posebna završna obrada rubova osigurava besprijekoran prijelaz između okvira vrata i ploča čiste sobe, eliminirajući potencijalno curenje.
- Ravnoteža sile zatvaranja i pritiska brtve: Sila koju primjenjuju automatski zatvarači ili električni pogoni mora biti precizno izračunata kako bi se osiguralo potpuno zatvaranje i pravilna kompresija brtvi bez preranog trošenja vrata ili materijala za brtvljenje.
Optimiziranje akustičke izvedbe kroz barijeru i apsorpciju
- Gustoća materijala i struktura: Akustična izvedba slijedi zakon mase—teži materijali osiguravaju bolju zvučnu izolaciju. Vrata od nehrđajućeg čelika i kompozita naravno nude prednosti.
- Unutarnje punjenje: Ugradnja materijala koji apsorbiraju zvuk kao što su kamena vuna ili staklena vuna unutar vrata učinkovito blokira i apsorbira zvučnu energiju.
- Kompozitne strukture: Višeslojne "sendvič" konstrukcije u kombinaciji s prigušnim trakama prekidaju zvučne mostove, značajno poboljšavajući ukupnu akustičnu izvedbu.
Utjecaj strategija dizajna na izvedbu
Cilj dizajnaTemeljna strategija dizajnaExpected
| Design Objective | Core Design Strategy | Očekivano poboljšanje performansi |
|---|---|---|
| Poboljšanje zrakonepropusnosti | Dvostruke EPDM brtve, brtva zračnog jastuka na napuhavanje | Značajno smanjeno curenje; učinkovito održava zahtjeve tlaka za ISO 5 i više |
| Poboljšanje zrakonepropusnosti | visoko-precision door frame integrated with wall | Uklanja rubno curenje, poboljšava ukupnu pouzdanost brtvljenja |
| Akustična optimizacija | visoko-performance internal sound-absorbing materials | Smanjuje prijenos buke za nekoliko decibela, poboljšavajući radnu okolinu |
| Akustična optimizacija | Višeslojna kompozitna prigušna struktura vrata | Posebno učinkovit u blokiranju buke srednje do niske frekvencije |
Sveobuhvatni vodič za odabir: Znanstveno odlučivanje prilagođeno kontekstu
Suočeni s mnoštvom opcija, kako možete odabrati prikladna vrata za čistu sobu? Sljedeći okvir nudi nekoliko dimenzija za razmatranje.
1. Usklađenost s klasifikacijom čistih soba
Za okruženja ultravisoke čistoće na ISO 5 (klasa 100) i više—kao što su proizvodne linije za sterilno ubrizgavanje ili područja za litografiju čipova—vrata s pouzdanom zrakopropusnošću, poput vrata od nehrđajućeg čelika ili kompozitnih vrata visokih performansi, trebaju imati prioritet.
Za zone srednje čistoće na ISO 6 do ISO 8 (klasa 1.000–100.000) obično su dovoljna vrata od aluminijske legure ili standardna kompozitna vrata s uravnoteženim performansama.
2. Usklađivanje specifičnih scenarija primjene
Farmaceutsko i medicinsko područje:
Ključni zahtjevi uključuju otpornost na koroziju, čestu dezinfekciju i visoku zrakonepropusnost. Preporučena rješenja su automatska klizna vrata od nehrđajućeg čelika ili brza rolo vrata, opremljena strogim sustavima zaključavanja.
Polja elektronike i poluvodiča:
Osim visoke čistoće, postoje posebne potrebe za antistatičkim performansama, zvučnom izolacijom i prigušivanjem vibracija. Kompozitna vrata s antistatičkim premazima ili posebna vrata od aluminijske legure, integrirana s naprednim inteligentnim sustavima upravljanja, prikladan su izbor.
3. Razmatranje troškova životnog ciklusa
Odabir se ne bi trebao temeljiti samo na početnom trošku nabave, već bi trebao procijeniti ukupne troškove tijekom cijelog životnog vijeka. Ovo uključuje:
- Troškovi održavanja: Stabilnost sustava automatizacije, jednostavnost nabave rezervnih dijelova i odziv servisa nakon prodaje.
- Radni vijek: Visokokvalitetni materijali i renomirani automatizirani sustavi mogu imati veće početne troškove, ali nude dulji vijek trajanja i niže stope kvarova, što dugoročno može biti ekonomičnije.
- Troškovi potrošnje energije: Učinkovita automatizirana vrata usklađena s upravljanjem protokom zraka mogu smanjiti potrošnju energije čistih prostorija, kao i stalne operativne uštede.
U velikom planu izgradnje čistih soba, vrata čistih soba mogu se činiti kao mala komponenta, ali ona duboko utječu na ukupnu stabilnost i sigurnost. Znanost o materijalima osigurava robusno strukturno "tijelo", dok automatizacija i inteligentne tehnologije ubrizgavaju sposobnosti osjetljivog "živčanog sustava".
Pri donošenju odluka, samo sustavnim razmatranjem klasifikacije čistih prostorija, scenarija primjene, troškova i održavanja ovaj "gateway" može poslužiti kao pouzdana prepreka za zaštitu kvalitete proizvoda i rezultata istraživanja.
Uz kontinuirani tehnološki napredak, buduća će se vrata inteligentnije i učinkovitije integrirati u kontrolirana okruženja, dosljedno podržavajući razvoj najsuvremenijih industrija.
