Ako ste ikada radili u farmaceutskoj tvornici, čistionici poluvodiča, bolničkoj ljekarni za proizvodnju spojeva, laboratoriju za biološku sigurnost ili čak u pogonu za proizvodnju vrhunske hrane, gotovo ste sigurno koristili ili prolazili pokraj kutije za prolaz. Neupućenima izgleda kao ormarić od nehrđajućeg čelika ugrađen u zid s dvoja međusobno zaključana vrata. Za ljude koji o njemu ovise svaki dan, to je bitan uređaj za kontrolu kontaminacije koji održava čisto okruženje čistim, a istovremeno dopušta materijalima da ulaze i izlaze.
Kako prenositi objekte između dva svijeta - jednog sterilnog, drugog ne - a da se ti svjetovi uopće ne dodiruju?
To je tiho, svakodnevno čudo koje čini skromna kutija od nehrđajućeg čelika ugrađena u zid, i razlog zbog kojeg ćete otkriti zašto je skromna prolazna kutija jedan od najvažnijih dijelova opreme u modernim kontroliranim okruženjima.

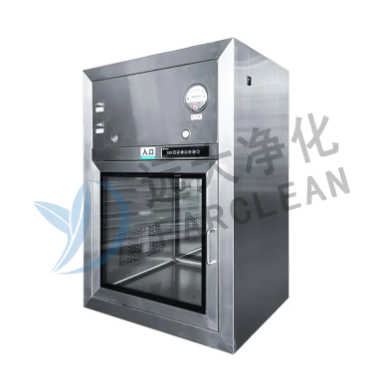

Što je točno a Pass Through Box ?
Prolazna kutija je zatvorena komora s dvostrukim vratima izgrađena kroz zid koji odvaja dva područja različitih stupnjeva čistoće, režima tlaka ili razina opasnosti.
Sastoji se od:
- Jedna vrata koja se otvaraju na stranu višeg razreda
- Jedna vrata koja se otvaraju u nižu ili nižu stranu
- Pouzdan sustav zaključavanja koji jamči da se oba vrata nikada ne mogu otvoriti istovremeno
- Prozirni prozor za gledanje i unutarnje police
- Dodatne značajke kao što su HEPA/ULPA filtracija, UV-C lampe ili dekontaminacija vodikovim peroksidom
Jedina svrha: omogućiti siguran, kontrolirani prijenos materijala uz održavanje cjelovitosti kaskada tlaka zraka, broja čestica i biosigurnosnih/zaštitnih barijera.
Zašto postoje Pass Through Boxes
Temeljni problem koji rješavaju jednostavan je: imate prostor visoke čistoće i morate prenijeti predmete u ili ukloniti otpad bez ugrožavanja čistoće ili razine biološke sigurnosti tog prostora.
Otvaranje normalnih vrata između prljavog hodnika i čiste sobe odmah bi uništilo kaskadu tlaka i omogućilo tisućama čestica i mikroba da uđu unutra. Soba za garderobu pomaže, ali čak i osoblje u odorama i dalje je najveći izvor kontaminacije. Prolazna kutija mehaničko je rješenje koje omogućuje kretanje materijala dok ljudi stoje na svojoj strani.
Kako funkcionira sustav blokade
Većina prolaznih kutija koristi isključivo mehaničku blokadu — bez struje, bez softvera, gotovo nula stopa kvarova tijekom desetljeća rada 24/7.
Kada se jedna vrata otvore, čelična zastavica ili klackalica fizički blokira suprotni zasun. Tek kada su prva vrata potpuno zatvorena i zaključana, blokada otpušta druga vrata. Elektromagnetske, pneumatske i pametne blokade dostupne su za specijalizirane primjene, ali mehaničke ostaju zlatni standard za GMP objekte.
Materijali i završni slojevi koji ispunjavaju zakonska očekivanja
- Nehrđajući čelik 316L – obavezno za agresivne sporicidne agense i jake/opasne lijekove
- Nehrđajući čelik 304 – prikladan za standardnu upotrebu u farmaceutskoj i bolničkoj ljekarni
- Elektropolirane unutarnje površine – lakše čišćenje i smanjeno prianjanje čestica
- ESD-sigurne i opcije premazane prahom za elektroniku i područja koja nisu GMP
Glavne aplikacije
- Farmaceutske i biotehnološke čiste sobe (linije za punjenje, aseptična obrada)
- Mikroelektronika i proizvodnja poluvodiča
- Bolničke sterilne ljekarne
- Nanotehnološki laboratoriji
- Vivariji i objekti za životinje
- Laboratoriji razine 2, 3 i 4 biološke sigurnosti
- Nuklearni objekti (pretinci za rukavice)
- Visoko zaštićena proizvodnja hrane i kozmetike
- Forenzički laboratoriji
- Zrakoplovno čista područja okupljanja
Vrste prolaznih kutija
A. Prema vrsti blokade
- Mehanička blokada
- Elektromagnetska blokada
- Pneumatska blokada
B. Protokom zraka i filtracijom
- Pasivno (bez ventilatora ili filtra – oslanja se na kaskadu sobnog tlaka)
- Aktivan/napajan ventilatorom s HEPA ili ULPA filtracijom na dovodu i/ili ispuhu
- Prolazi laminarnog protoka (okomiti ili vodoravni LAF unutar komore)
- Prolazi za biodekontaminaciju (integrirani H₂O₂ ili UV-C sustavi)
C. Prema konfiguraciji vrata
- Standardna dvoja vrata (najčešće)
- Prolazi za kolica (u razini poda, dovoljno veliki za kolica ili palete)
- Montiran na pod ili u stilu "tunela" za tešku opremu
- Prolazna otpornost na vatru (ocjena 1–3 sata)
- Dvostruke stijenke s međuprostorom za plin za sterilizaciju
D. Po materijalu
- Nehrđajući čelik 304 ili 316L (farmacelitički standard)
- Hladno valjani čelik obložen prahom (niža cijena, područja koja nisu GMP)
- ESD sigurne verzije za elektroniku
- Akrilno ili kaljeno staklo za niskobudžetno ili vizualno praćenje
E. Specijalizirane verzije
- UV prolaz (ugrađene UV-C lampe za površinsku dekontaminaciju)
- Prolazi vodikovog peroksida (VHP).
- Rapid Transfer Port (RTP) sustavi
- Prolaz za vaganje s integriranom preciznom vagom
- Rashladni prolazi
Ključne značajke na koje ćete naići
- Sustav blokade s vizualnim/zvučnim indikatorima
- Okretanje vrata od 270° ili 180° (270° omogućuje sklapanje vrata ravno na zid i olakšava čišćenje)
- Prozor za gledanje od kaljenog stakla ili polikarbonata
- LED ili fluorescentna unutarnja rasvjeta
- Police od nehrđajućeg čelika (fiksne ili uklonjive)
- Senzori statusa vrata i izlazi alarma na BMS
- Priključci za ispitivanje curenja HEPA filtra
- Magnehelični ili digitalni mjerači tlaka
- Otključavanje vrata pritiskom na tipku ili bez dodira (infracrveno).
- Opcija protupožarne zaklopke
- Vijci za uzemljenje (ESD modeli)
Razmatranja instalacije
- Zidni izrez mora biti precizan (obično uokviren nehrđajućim kutnikom
- Čiste sobe s pozitivnim tlakom obično postavljaju dovodni HEPA na stranu višeg stupnja
- Kompleti za zadržavanje podtlaka postavljaju ispuh HEPA na prljavu stranu
- Brtvilo između okvira i zida mora biti silikonsko i kontinuirano zavareno na čistoj strani
- Električne blokade obično 24 V DC radi sigurnosti
- Prolazi kolica često zahtijevaju ojačani pod ili rampu
Validacija i kvalifikacija
Tipični testovi:
- Provjera funkcije blokade
- Integritet brtve vrata
- Ispitivanje nepropusnosti instalacije HEPA filtra
- Brzina i jednolikost strujanja zraka
- Brojanje čestica unutar komore sa oba zatvorena vrata
- Test oporavka
- Mapiranje UV doze
- Razvoj VHP ciklusa i ubijanje bioloških indikatora
Čišćenje i održavanje
- Svakodnevno: prebrišite unutrašnjost sa 70 % IPA ili odobrenim dezinficijensom
- Tjedno/mjesečno: uklonite police i očistite iza
- Svakih 6–12 mjeseci: test integriteta HEPA filtra i pregled brtve
- Zamijenite UV lampe svakih 9 000–12 000 sati
- Umjereno podmažite mehaničke osovine s mašću za hranu
Uobičajene greške
- Podizanje komore → predmeti zapinju → osoblje silom otvara vrata → oštećenje brave
- Ugradnja pasivne kutije između dvije prostorije identične klasifikacije → nepotrebno usko grlo
- Zaboravljamo navesti nehrđajući čelik 316L za korozivna sredstva za čišćenje ili područja s kiselinom
- Nema prozora za gledanje → korisnici otvaraju oba vrata da "vide" ima li nešto unutra
- Lociranje kutije za propusnice u hodniku s velikim prometom → stalno lupanje i udubljenje
Odabir prave unutarnje veličine za vašu prolaznu kutiju
U stvarnim objektima, unutarnje dimenzije s kojima ćete se najčešće susresti spadaju u tri praktične kategorije:
- Mali: 300 × 300 × 300 mm do 450 × 450 × 450 mm Savršen za štrcaljke, male bočice, čepove, dokumente ili laboratorijske uzorke.
- Srednje/standardno: 600 × 600 × 600 mm Lako prima sterilne ladice, komplete alata, vrećice za infuziju i male instrumente bez trošenja prostora na podu.
- Veliki / Tipovi kolica: 900 × 900 × 900 mm i veći, do 1200 × 1200 × 2000 mm ili više Dizajnirani za kotrljajuća kolica, 800 × 600 mm ili 1000 × 800 mm, kolica za sudaranje ili čak male izolacijske palete.
Praktično pravilo koje uvijek dajemo upraviteljima objekata i arhitektima: Dodajte najmanje 150–200 mm slobodnog prostora u svakom smjeru (širina, dubina i visina) oko najvećeg ili najtežeg predmeta koji očekujete da ćete prenijeti na rutinskoj osnovi. Ovaj dodatni razmak osigurava:
- Vrata se glatko zatvaraju čak i kada operater postavi predmet malo izvan sredine
- Zrak može ispravno cirkulirati u aktivnim ili laminarnim jedinicama
- Police se mogu ukloniti radi čišćenja bez borbe s teretom
- Nećete oštetiti brtve niti ogrebati skupe komponente
Pridržavanje ovog jednostavnog pravila od 150–200 mm gotovo u potpunosti eliminira svakodnevne frustracije (i eventualno oštećenje blokade) koje dolazi zbog premale komore.
Prolazna kutija jedan je od onih uređaja koji su dosadni dok je nemate — tada postaje najveći pojedinačni rizik od kontaminacije u vašem objektu. Kada je pravilno specificirano, instalirano i održavano, to je jeftin, pouzdan i propisno usklađen način za premještanje materijala između zona čistoće bez prekidanja ograničenja ili kaskade tlaka.
Bilo da projektirate novu čistu sobu, nadograđujete postojeću ljekarnu ili jednostavno pokušavate shvatiti zašto vam onaj nehrđajući ormarić u zidu ne dopušta da otvorite oba vrata odjednom, sada znate sve što vrijedi znati o prolaznim kutijama.
