U suvremenim visokotehnološkim i preciznim proizvodnim poljima, Clean Room Solution je postala nezamjenjiva ključna komponenta industrijske proizvodnje. Bilo da se radi o farmaceutskim proizvodima, medicinskim uređajima, biotehnologiji ili proizvodnji elektronike i poluvodiča, sposobnost kontrole čistog okoliša izravno određuje kvalitetu i sigurnost proizvoda. Kako se mogu ostvariti visokoučinkoviti, energetski štedljivi i održivi čisti prostori postalo je ključni tehnološki fokus u svim industrijama.

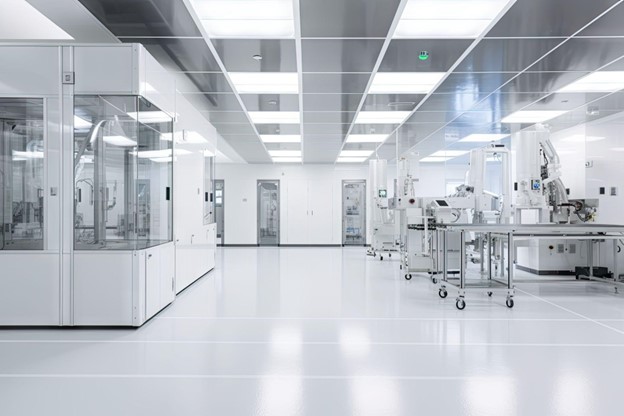

Što je rješenje za čistu sobu?
Rješenje za čistu sobu odnosi se na sveobuhvatan sustav dizajniran za stvaranje, održavanje i upravljanje kontroliranim čistim okolišem. Ne radi se samo o "izgradnji čiste sobe", već pruža sustavno rješenje koje obuhvaća dizajn, konstrukciju, konfiguraciju opreme, pročišćavanje zraka, nadzor i upravljanje te održavanje.
Njegov temeljni cilj je održavanje prašine, mikroorganizama, temperature, vlažnosti i tlaka unutar određenih standardnih raspona u ograničenom prostoru kroz filtraciju zraka i kontrolu protoka, osiguravajući sigurnost i preciznost proizvoda ili eksperimentalnih procesa.
Komponente
Kompletno rješenje za čistu sobu obično uključuje sljedeće temeljne sustave:
| Modul sustava | Opis funkcije |
|---|---|
| Sustav za pročišćavanje zraka | Koristi filtre primarne, srednje i visoke učinkovitosti (HEPA/ULPA) za uklanjanje čestica i mikroorganizama u zraku. |
| Sustav kontrole protoka zraka i tlaka | Održava pozitivan tlak u čistom području putem sustava dovoda, povrata i odvoda zraka kako bi se spriječila vanjska kontaminacija. |
| Sustav kontrole temperature i vlage | Održava konstantnu temperaturu i vlažnost, osiguravajući uvjete za opremu i proizvode. |
| Inteligentni sustav nadzora | Prikuplja parametre kao što su temperatura, vlažnost, protok zraka, koncentracija čestica i razlika tlaka u stvarnom vremenu za automatsku kontrolu. |
| Strukturalni i završni sustav | Koristi ploče otporne na prašinu, antibakterijske i jednostavne za čišćenje, podove i zatvorena vrata i prozore. |
| Sustav upravljanja osobljem i logistikom | Uključuje svlačionice, zračne tuševe i prolazne prozore za kontrolu ulaska osoblja i materijala i sprječavanje kontaminacije. |
Područja primjene
Rješenja za čiste sobe naširoko se primjenjuju u:
Farmaceutika i biotehnologija (proizvodnja lijekova, razvoj cjepiva)
Proizvodnja elektronike i poluvodiča (čipovi, precizne komponente)
Proizvodnja hrane i kozmetike (aseptična ambalaža, linije za punjenje)
Medicinski uređaji i laboratoriji (kirurški instrumenti, oprema za testiranje)
Novi energetski i zrakoplovni sektori (litijeve baterije, optički instrumenti)
Zašto je to toliko važno?
U tim industrijama čak i jedna čestica prašine ili jedan mikroorganizam može uzrokovati kvar proizvoda, eksperimentalne pogreške ili ugroziti sigurnost. Rješenje za čistu sobu osigurava da zrak, temperatura, vlaga, osoblje i oprema rade pod kontroliranim uvjetima, postižući:
Stabilna kvaliteta proizvoda
Ponovljivi eksperimentalni rezultati
Poboljšana sigurnost proizvodnje i usklađenost
Optimizirana potrošnja energije i troškovi održavanja
Strukturalne razlike između čistih soba s mekim i tvrdim zidom
Čiste sobe općenito se dijele na softwall čiste sobe i hardwall čiste sobe na temelju strukture i zahtjeva korištenja. Obje vrste imaju jedinstvene karakteristike u pogledu strukture, instalacije, primjenjivih scenarija i cijene. Detaljna usporedba je sljedeća:
| Stavka za usporedbu | Softwall čista soba | Hardwall čista soba |
|---|---|---|
| Glavni strukturni materijali | Okvir od aluminijske legure prozirni PVC ili antistatičke zavjese | Čiste ploče od okvira od aluminijske legure (čelik u boji, saćaste ploče, staklene magnezijske ploče itd.) |
| Zidni obrazac | Fleksibilna struktura zavjesa, pomična ili uklonjiva | Fiksni kruti zidovi, stabilna struktura |
| Stropna konstrukcija | Modularni strop s ugrađenim HEPA filterima i rasvjetom | Integrirani stropni sustav usko povezan sa sustavom za pročišćavanje zraka |
| Metoda instalacije | Brza montaža, pogodna za privremena ili djelomično čista područja | Fiksna konstrukcija, pogodna za dugotrajnu upotrebu ili visokokvalitetne čiste sobe |
| Razina čistoće | Obično ISO 7–8 | ISO 4–6 ili viši |
| Fleksibilnost i proširivost | Lako pomično ili rekonfigurabilno, praktično proširenje | Ograničena proširivost, izmjene zahtijevaju rekonstrukciju |
| Trošak i vrijeme izgradnje | Niži trošak, kraće vrijeme ugradnje | Veći trošak, duži rok izgradnje |
| Primjenjivi scenariji | Laboratoriji, privremene proizvodne linije, područja inspekcije | Farmaceutske radionice, tvornice elektronike, proizvodni pogoni medicinskih uređaja |
Strukturne značajke
1.Softwall Clean Rooms: Fleksibilnost i isplativost
Modularni okvir: Izrađen od lagane legure aluminija ili nehrđajućeg čelika, jednostavne strukture.
Kućište zavjese: Antistatički PVC ili EVA materijal učinkovito blokira vanjsku prašinu.
Visoka mobilnost: Može se brzo sastaviti ili rastaviti u skladu s promjenama procesa ili prilagodbama proizvodne linije.
Tipične primjene: Kratkotrajni eksperimenti, područja za sklapanje elektronike, čiste linije za inspekciju.
Prednosti: Brza izgradnja, niska cijena, fleksibilna konfiguracija.
Ograničenja: Ograničena razina čistoće, slabija zvučna izolacija i zrakonepropusnost.

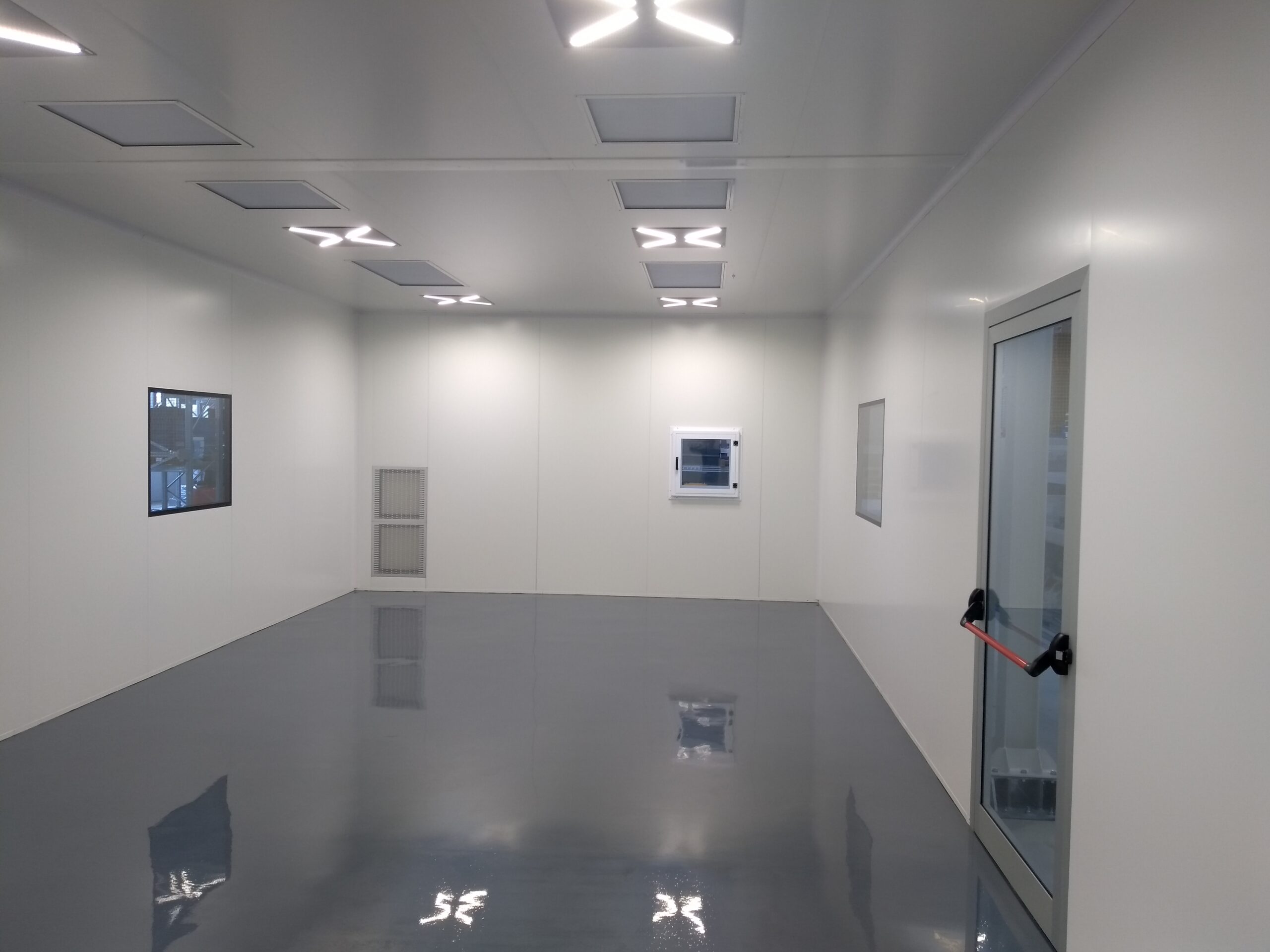

2.Čiste sobe s tvrdim zidovima: stabilnost i visoki standardi
Zidna struktura: Izrađen od čistih ploča visoke čvrstoće (čelik u boji, aluminijske ploče u obliku saća itd.), glatke površine bez prašine iznutra i izvana.
Integrirani zračni sustav : Stropovi često opremljeni FFU (Fan Filter Unit) sustavima za laminarni protok zraka.
Jaka izvedba brtvljenja: Ujednačena organizacija protoka zraka i stabilno održavanje pozitivnog tlaka.
Tipične primjene: Farmaceutske tvornice, bolničke operacijske sale, proizvodnja poluvodiča i optičkih uređaja.
Prednosti: Visoka čistoća, dug radni vijek, čvrsta struktura.
Ograničenja: Visoki troškovi, teško ih je modificirati.
Integracija inteligentnog senzora i kontrole čistih soba
Uz digitalnu nadogradnju industrije, inteligentni senzori postali su ključna komponenta rješenja za čiste sobe. Prikupljanje podataka u stvarnom vremenu kao što su temperatura, vlažnost, diferencijalni tlak, protok zraka i koncentracija čestica omogućuje upraviteljima precizno praćenje statusa čiste sobe putem središnjeg kontrolnog sustava. Nakon što parametri odstupe od postavljenog raspona, sustav može automatski prilagoditi protok zraka ili učinkovitost filtracije, postižući dinamičku ravnotežu okoliša. Ovaj inteligentni nadzor ne samo da poboljšava radnu učinkovitost, već i značajno smanjuje ljudske pogreške.
1. Temeljna uloga inteligentnog senzora
Glavni cilj rada čistih soba je održavanje stabilne čistoće zraka, temperature, vlažnosti, tlaka i brzine protoka zraka, što se oslanja na povratnu informaciju u stvarnom vremenu od visokoosjetljivih senzora.
| Vrsta senzora | Praćeni parametar | Scenarij primjene |
|---|---|---|
| Senzor čestica | Koncentracija čestica u zraku (PM0,3–PM10) | Praćenje promjena u klasi čistih soba u stvarnom vremenu |
| Senzor temperature i vlažnosti | Temperatura, relativna vlažnost | Čiste zone u medicini, elektronici, farmaciji |
| Senzor diferencijalnog tlaka | Razlika tlaka u zoni i smjer strujanja zraka | Spriječite unakrsnu kontaminaciju, održavajte pozitivan tlak |
| Senzor protoka zraka | Laminarnona brzina i jednolikost strujanja zraka | Proizvodne linije bez prašine i nadzor ventilacije |
| VOC senzor plina | Organski hlapljivi spojevi | Kemijski laboratoriji, farmaceutska proizvodnja |
Ove podatke senzora skupljaju i analiziraju centralizirani kontrolni sustavi (BAS/EMS) i mogu pokrenuti automatske prilagodbe u milisekundama, kao što je regulacija brzine ventilatora, aktivacija jedinice filtera ili balansiranje HVAC opterećenja.
2. Inteligentni sustavi upravljanja: od pasivnog odgovora do aktivnog prilagođavanja
Tradicionalni sustavi za čiste sobe oslanjaju se na ručno praćenje i periodičnu kalibraciju, dok moderna rješenja za čiste sobe postižu potpuno automatsku kontrolu zatvorene petlje:
Prikupljanje i analiza oblaka u stvarnom vremenu
Senzori prenose podatke na središnju upravljačku platformu, gdje algoritmi detektiraju trendove i odstupanja u čistoći.
Automatsko izvršavanje naredbi za podešavanje
Kada koncentracija čestica prijeđe granice ili temperatura odstupi od postavljenih vrijednosti, sustav automatski prilagođava protok zraka ili rad ventilatora bez ljudske intervencije.
Višedimenzionalno povezano upravljanje
Čiste sobe mogu se povezati s rasvjetom, kontrolom pristupa i sustavima za praćenje energije kako bi se ujedinilo upravljanje energijom i kontrola čistoće.
Inteligentni mehanizmi upozorenja
Nenormalni uvjeti (npr. neravnoteža tlaka ili blokada filtra) trenutačno se otkrivaju i upozoravaju, sprječavajući rizike od kontaminacije.
3. Upravljanje čistim sobama vođeno podacima
Korištenje tehnologije inteligentnih senzora pomiče upravljanje čistim prostorima s "kontrole temeljene na iskustvu" na pristup koji se temelji na podacima.
Vizualizirane podatkovne platforme
Operateri mogu daljinski pratiti trendove temperature, vlažnosti i koncentracije čestica.
Prediktivno održavanje
Podaci senzora pomažu u predviđanju stanja opreme i proaktivno upozoravaju na zamjenu filtera ili servisiranje sustava, izbjegavajući zastoje.
Optimizacija energije
Algoritmi dinamički prilagođavaju protok zraka i rashladna opterećenja, osiguravajući performanse uz smanjenje potrošnje energije.
Antimikrobne i samočisteće materijalne inovacije
Temeljni cilj čiste sobe je sprječavanje kontaminacije, a odabir materijala izravno utječe na kontrolu higijene. Nedavno su naširoko prihvaćeni antimikrobni premazi i površinski materijali koji se sami čiste. Oni aktivno inhibiraju rast mikroba i smanjuju učestalost čišćenja, smanjujući sekundarnu kontaminaciju. Ovi materijali također pružaju otpornost na koroziju i visoku refleksiju, poboljšavajući učinkovitost rasvjete i svjetlinu okoliša.
Antimikrobni materijali: od pasivne zaštite do aktivne inhibicije
Tradicionalni zidovi, podovi i površine opreme često koriste epoksid, nehrđajući čelik ili PVC. Iako se lako čiste, ne mogu aktivno suzbiti rast mikroba. Antimikrobni materijali sljedeće generacije ugrađuju metalne ione ili nanookside u podlogu, pružajući kontinuirano antimikrobno djelovanje.
| Antimikrobni tip | Glavna komponenta | Mehanizam | Područje primjene |
|---|---|---|---|
| Ion srebra (Ag⁺) | Kompozitna smola | Razbija stanične membrane, inhibira razmnožavanje bakterija | Paneli, vrata, radni stolovi |
| Nano titanijev dioksid (TiO₂) | Fotokatalitički oksid | Razgrađuje organske zagađivače i bakterije pod svjetlom | Stropovi, svjetla kućišta |
| Ion bakra (Cu⁺/Cu²⁺) | Premazivanje | Ometa stanični metabolizam | Podovi, kvake |
| Organski antimikrobni premaz | Kvarterni amonijev polimer | Stvara dugotrajni antimikrobni film | Otvori za zrak, površine opreme |
Ovi materijali stvaraju barijeru mikrookruženja na kontaktnim površinama, održavajući antimikrobne učinke godinama i učinkovito inhibirajući bakterije, gljivice i viruse.
Tehnologija samočišćenja: Poboljšanje učinkovitosti održavanja
Nakupljanje prašine, ulja i čestica na površinama čistih prostorija utječe na razinu čistoće. Primjena samočistećih materijala pretvara održavanje iz ručnog uklanjanja u površinski autonomno čišćenje:
1.Nano samočisteći premazi
Nano hrapavost i superhidrofobne površine (kontaktni kut >150°) sprječavaju prianjanje prašine i vode; zagađivači se mogu lako ukloniti strujanjem zraka ili vodom.
2.Fotokatalitički samočisteći filmovi
Pod vidljivim ili UV svjetlom, TiO₂ razgrađuje organske kontaminante, oksidirajući ih u CO₂ i H2O za kontinuirano pročišćavanje.
3. Antistatičke samočisteće površine
Vodljivi polimeri ili metalni oksidi raspršuju statički naboj, sprječavajući prianjanje prašine, što je posebno važno u čistim sobama za elektroniku.
Višedimenzionalna sinergija u sustavima čistih soba
U modernim rješenjima za čiste sobe, antimikrobni i samočisteći materijali integrirani su s pročišćavanjem zraka, dizajnom protoka zraka i kontrolom vlažnosti:
Površinski zaštitni sloj smanjuje prianjanje onečišćenja
Inteligentni senzorski sustavi prate promjene čestica u zraku
Automatizirani moduli za čišćenje i dezinfekciju poboljšavaju učinkovitost održavanja
Modularni dizajn ploče olakšava periodičnu zamjenu i nadogradnju
Ovaj višedimenzionalni pristup održava dugoročno stabilne čiste okoliše, smanjuje ručno čišćenje i upotrebu kemikalija te postiže ravnotežu učinkovitosti, prihvatljivosti okoliša i trajnosti.
Zeleno antimikrobno i inteligentno održavanje
Budući razvoj materijala za čiste sobe usredotočit će se na:
Ekološki prihvatljivi antimikrobni agensi: Prirodni organski materijali zamjenjuju metalne ione kako bi smanjili utjecaj na okoliš
Izdržljivi samozacjeljujući premazi: Automatski popravite ogrebotine uz zadržavanje antimikrobnih svojstava
Inteligentne osjetljive površine: Aktivirajte antimikrobne mehanizme kada se otkrije kontaminacija
Modularni materijali koji se mogu reciklirati: Podržava ponovnu upotrebu, smanjujući troškove izgradnje i održavanja
Modularna konstrukcija: ključ za učinkovitu gradnju čistih soba
U modernoj gradnji čistih prostorija brzina, fleksibilnost i kontrola troškova postali su ključni čimbenici za uspjeh projekta. Tradicionalna gradnja čistih soba često zahtijeva duge cikluse i složene procese ugradnje na licu mjesta. S porastom modularnih rješenja za čiste sobe, građevinska industrija svjedoči novom dobu učinkovitosti.
1. Temeljna vrijednost modularnog koncepta
Osnovna ideja modularne konstrukcije je prefabricirati komponente čistih prostorija - zidove, stropove, vrata i prozore, kanale, rasvjetne sustave i druge strukturne jedinice - u standardizirane module u tvornici, gdje se precizna proizvodnja i inspekcija dovršavaju prije nego što se transportiraju na mjesto montaže.
Ovaj pristup ne samo da skraćuje cikluse izgradnje, već također osigurava "čistoću nakon ugradnje" kroz preciznu kontrolu i sustavno projektiranje.
| Prednosti modularne konstrukcije | Tradicionalna gradnja | Modularna čista soba |
|---|---|---|
| Ciklus izgradnje | Rezanje i montaža na licu mjesta, dugotrajnost | Tvornička montaža, montaža na licu mjesta, ciklus smanjen za više od 50% |
| Kontrola kvalitete | Jako pod utjecajem uvjeta nalazišta | Standardizirana proizvodnja, visoka preciznost, snažna konzistencija |
| Proširenje i održavanje | Teško se modificirati, visoka cijena | Moduli se mogu jednostavno zamijeniti ili nadograditi |
| Kontrola čistoće | Prašinu je teško kontrolirati na licu mjesta | Instalacija bez prašine, mali rizik od kontaminacije |
| Ukupni trošak | Veliki rasip materijala | Komponente za višekratnu upotrebu, visoka iskoristivost materijala |
2. Brza instalacija i fleksibilno proširenje
Ključna prednost modularnih čistih soba je brza implementacija. Standardizirane komponente koriste uskočne, brtvene trake ili skrivene spojeve za "plug-and-play" montažu, uvelike smanjujući zavarivanje, brušenje i druge radnje s velikom količinom prašine. Ovo ne samo da ubrzava izgradnju, već i smanjuje rizik od kontaminacije.
Štoviše, čisti prostori često trebaju proširenje ili funkcionalnu prilagodbu kako se zahtjevi proizvodnje mijenjaju. Modularni, odvojivi dizajn omogućuje korisnicima brzu rekonfiguraciju prostora bez velikog rušenja, značajno poboljšavajući dugoročnu upotrebljivost i održivost čiste sobe.
3. Paralelna energetska učinkovitost i zaštita okoliša
Modularna gradnja nije samo učinkovitost – ona je također u skladu s načelima zelene gradnje. Prefabrikacija u tvornici poboljšava iskoristivost materijala i smanjuje otpad. Na gradilištu je potrebno manje mokrih postupaka, što minimalizira prašinu i zagađenje bukom.
Neki moderni sustavi čistih prostorija uključuju ploče koje se mogu reciklirati i energetski učinkovite izolacijske slojeve, održavajući hermetičnost uz smanjenje potrošnje energije.
4. Inteligentna konstrukcija i digitalni nadzor
S uvođenjem digitalnih građevinskih tehnologija (BIM, IoT), modularna gradnja čistih soba evoluirala je od mehaničke montaže do inteligentnog nadzora i preciznog modeliranja:
BIM simulacija: Predvizualizirajte procese izgradnje u 3D kako biste izbjegli sukobe dizajna
Inteligentni nadzor senzora: Detekcija preciznosti instalacije i čistoće zraka u stvarnom vremenu
Sustavi za daljinsko održavanje: Poslijeinstalacijski nadzor operativnih podataka za podršku planiranju održavanja
Ovaj model inteligentne konstrukcije osigurava sljedivost i upravljanje temeljeno na podacima od faze izgradnje, jamčeći da svaki modul zadovoljava standarde čistih soba.
Razmatranja dizajna: znanstvena ravnoteža protoka zraka i temperature
U izgradnji čistih soba, protok zraka i kontrola temperature ključni su čimbenici za osiguranje čistoće i stabilnosti procesa. Pravilan dizajn protoka zraka ne samo da uklanja čestice i zagađivače, već također osigurava ravnomjernu distribuciju temperature i vlažnosti, čime se poboljšava ukupna izvedba čistih prostorija.
1. Načela projektiranja protoka zraka
Protok zraka u čistim sobama uglavnom se dijeli na laminarno strujanje (jednosmjerno) i turbulentno strujanje (mješovito):
Laminarni protok
Zrak se kreće u jednom smjeru, noseći čestice izravno iz prostora.
Obično se koristi u kritičnim područjima koja zahtijevaju izuzetno visoku čistoću, kao što je pakiranje lijekova ili proizvodnja preciznih instrumenata.
Turbulentnoni tok
Zrak se kreće u više smjerova, ali visoke brzine izmjene zraka smanjuju koncentraciju čestica.
Prikladno za nekritična područja ili opća proizvodna okruženja; niža cijena.
| Vrsta protoka zraka | Karakteristike | Prikladno područje |
|---|---|---|
| Laminar | Jednosmjerno, visoka čistoća | Laboratorijske kritične operacije, sterilne farmaceutske zone |
| Turbulent | Višesmjerna, visoka izmjena zraka | Skladišni prostori, opće proizvodne zone |
2. Kontrola temperature i vlažnosti
Temperatura i vlaga ne samo da utječu na kvalitetu proizvoda, već i na učinkovitost protoka zraka. Pravilna kontrola sprječava:
Kondenzacija ili korozija opreme u okruženjima visoke vlažnosti
Statički elektricitet u okruženjima niske vlažnosti, koji može oštetiti elektroničke komponente ili precizne instrumente
Nestabilnost procesa zbog temperaturnih fluktuacija, što utječe na dosljednost proizvodnje
Mjere optimizacije uključuju:
Precizni HVAC i sustavi ovlaživanja/odvlaživanja integrirani s digitalnim upravljačkim modulima
Zonsko upravljanje temperaturom i vlagom u kritičnim područjima kako bi se izbjeglo rasipanje energije zbog jedinstvene kontrole
Dobro postavljeni nadzorni senzori za povratnu informaciju u stvarnom vremenu i podešavanje protoka zraka, temperature i vlažnosti
3. Zoniranje čistih soba i zračna ravnoteža
Kako bi se osigurao učinkovit protok zraka, čiste sobe često usvajaju dizajn zona:
Kritična područja: npr. sterilne operacijske sobe, zahtijevaju laminarni protok i strogu kontrolu temperature/vlage
Nekritična područja: npr. skladišta ili prostori za presvlačenje, mogu koristiti turbulentni tok za smanjenje potrošnje energije
gradijenti tlaka: Pozitivne ili negativne razlike tlakova između zona sprječavaju ulazak kontaminanata u kritična područja
Modularna rješenja za čiste sobe omogućuju unaprijed dizajnirane kanale za protok zraka u svakom modulu, osiguravajući protok zraka i raspodjelu temperature tijekom sastavljanja i izbjegavajući složene prilagodbe nakon izgradnje.
4. Inteligentni nadzor za znanstvenu ravnotežu
Moderne čiste sobe sve više uključuju inteligentne senzorske sustave:
Praćenje broja čestica, temperature, vlažnosti i razlika u tlaku u stvarnom vremenu
Automatsko podešavanje brzine ventilatora, volumena ispuha i klimatizacije za postizanje dinamičke ravnoteže
Podacima se može upravljati na daljinu, što predstavlja osnovu za održavanje i optimizaciju
Inteligentna kontrola ne samo da poboljšava stabilnost zraka i temperature, već također smanjuje troškove ručnog nadzora, osiguravajući dugotrajan rad visokih performansi.
Suradnja između sustava za zoniranje i fleksibilnih zidova
U modernom dizajnu čistih prostorija, kombinacija prostornog zoniranja i fleksibilnih zidnih sustava ključna je za učinkovito i precizno upravljanje proizvodnjom. Različita funkcionalna područja imaju različite zahtjeve za čistoćom, temperaturom, vlagom i tlakom, a fleksibilni zidni sustavi mogu se brzo prilagoditi tim promjenama, omogućujući modularne i podesive rasporede.
Važnost projektiranja zona
Kritične zone: npr. sterilna područja operacija, područja preciznih instrumenata; zahtijevaju iznimno nizak broj čestica, stabilan protok zraka i strogu kontrolu temperature/vlage
Nekritične zone: npr. svlačionice, skladište materijala; podnošljiva koncentracija čestica, umjerena kontrola klime
Upravljanje tlakom: Održavajte pozitivan tlak u kritičnim područjima kako biste spriječili povratni tok kontaminacije; nekritične zone održavaju negativan ili neutralan tlak za kontrolirani protok zraka
Zoniranje osigurava visoku čistoću u kritičnim područjima dok smanjuje potrošnju energije u nekritičnim područjima, poboljšavajući ukupnu operativnu učinkovitost.
Prednosti fleksibilnih zidnih sustava
Brza prilagodba izgleda: Rekonfigurirajte zone prema proizvodnim potrebama bez velike izgradnje
Kompatibilnost protoka zraka i temperature: dobro zatvorena sučelja osiguravaju da laminarni ili turbulentni protok zraka ostane učinkovit
Jednostavno održavanje: ploče se mogu ukloniti radi čišćenja ili zamijeniti antibakterijskim/antistatičkim materijalima
Ušteda troškova i vremena: Smanjuje potrošnju rada i materijala u usporedbi s tradicionalnim tvrdim zidovima, skraćuje ciklus izgradnje
| Fleksibilna značajka zida | Praktična vrijednost | Primjer primjene |
|---|---|---|
| Modularni dizajn | Brzo dodajte ili uklonite zone | Privremeni laboratoriji, proizvodne linije koje se mogu proširiti |
| Podesiva sučelja | Održavajte protok zraka i ravnotežu tlaka | Razdvajanje kritičnih i nekritičnih zona |
| Zamjenjive ploče | Poboljšajte razinu higijene | Antibakterijska, samočisteća primjena materijala |
| Može se ukloniti radi održavanja | Smanjite troškove održavanja | Redovito čišćenje i pregled |
Sinergija između zoniranja i zidnih sustava
Neovisna zaštita zona visoke čistoće: Modularni zidovi precizno zatvaraju kritična područja, stabilizirajući razine čestica, temperaturu i tlak
Prilagodljivost proizvodnim potrebama: Raspored zidova može se prilagoditi za nove proizvode ili procese
Optimiziran protok zraka: zidno brtvljenje i zoniranje vode zrak iz čistih zona u manje kritične zone, smanjujući unakrsnu kontaminaciju
Energetska učinkovitost i održivost: Pravilno zoniranje smanjuje nepotrebna HVAC opterećenja; zidni materijali mogu biti reciklirajući ili niskoenergetski, podržavajući načela održivog razvoja
Uobičajene opasnosti u izgradnji i upravljanju
Tijekom izgradnje i rada čistih soba, čak i s modularnom konstrukcijom, fleksibilnim zidnim sustavima i inteligentnim senzorima, mogu se pojaviti različite potencijalne opasnosti. Ako se te opasnosti ne identificiraju i ne riješe odmah, mogu utjecati na performanse čistih soba i predstavljaju rizik za sigurnost proizvodnje i kvalitetu proizvoda.
Velike opasnosti tijekom izgradnje
1.Loše brtvljenje zidova i sučelja
Ako modularni zidovi nisu postavljeni ravno ili su sučelja neadekvatno zabrtvljena, može doći do curenja zraka i nestabilnosti tlaka, što utječe na čistoću kritičnih područja.
2. Odstupanja konstrukcije poda i stropa
Neravne površine ili veliki razmaci između ploča mogu poremetiti laminarni tok ili uzrokovati taloženje čestica.
3.Nepravilan odabir materijala
Odabir neprikladnih antibakterijskih ili samočistećih materijala, ili nepotpunih premaza, može
4. Nestandardni slijed konstrukcije i operacije
Odstupanje od standardnih postupaka za električnu, ventilacijsku ili instalaciju ploče može utjecati na naknadno postavljanje i kalibraciju, povećavajući rizik ponovnih radova.
Opasnosti tijekom rada i upravljanja
1. Neprikladno ponašanje osoblja
Nepoštivanje protokola za ulazak, kao što je nemijenjanje zaštitne odjeće ili preskakanje dezinfekcije ruku, može dovesti do kontaminacije česticama.
2. Odgođeno održavanje opreme
HVAC sustavi, filtri i senzori koji nisu redovito servisirani ili kalibrirani mogu uzrokovati nenormalan protok zraka ili nekontroliranu temperaturu i vlažnost.
3. Labavo upravljanje zoniranjem
Loše odvajanje kritičnih i nekritičnih područja povećava rizik od unakrsne kontaminacije.
4. Neadekvatno čišćenje i dezinfekcija
Čak i kod antibakterijskih materijala, potrebno je redovito čišćenje i dezinfekcija za održavanje visokih standarda čistoće.
Preventivne mjere i najbolje prakse
Vrsta opasnosti Protumjera i preporuka Očekivani učinak
1. Neprikladno ponašanje osoblja
Nepoštivanje protokola za ulazak, kao što je nemijenjanje zaštitne odjeće ili preskakanje dezinfekcije ruku, može dovesti do kontaminacije česticama.
2. Odgođeno održavanje opreme
HVAC sustavi, filtri i senzori koji nisu redovito servisirani ili kalibrirani mogu uzrokovati nenormalan protok zraka ili nekontroliranu temperaturu i vlažnost.
3. Labavo upravljanje zoniranjem
Loše odvajanje kritičnih i nekritičnih područja povećava rizik od unakrsne kontaminacije.
4. Neadekvatno čišćenje i dezinfekcija
Čak i kod antibakterijskih materijala, potrebno je redovito čišćenje i dezinfekcija za održavanje visokih standarda čistoće.
Preventivne mjere i najbolje prakse
| Vrsta opasnosti | Protumjera i preporuka | Očekivani učinak |
|---|---|---|
| Propuštanje zida/sučelja | Redovito provjeravajte brtve, koristite visokokvalitetne modularne ploče | Stabilan protok zraka, kontrolirana razina čestica |
| Nepravilno upravljanje osobljem | Nametnite protokole za ulazak, obučite osoblje o ispravnom radu | Smanjena unakrsna kontaminacija, poboljšana čistoća |
| Odgođeno održavanje opreme | Provedite planirano održavanje i kalibraciju | Stabilna temperatura i vlažnost, produljeni vijek trajanja opreme |
| Nedovoljno čišćenje i dezinfekcija | Uspostavite raspored čišćenja i koristite odgovarajuća sredstva za dezinfekciju | Higijenske površine, spriječen rast mikroba |
Strogi standardi i upravljanje ljudskim faktorom
Čak i uz modularnu konstrukciju, antibakterijske materijale i inteligentne senzore, usklađenost sa standardima i upravljanje osobljem ostaju ključni elementi za osiguranje dugotrajnog stabilnog rada čistih prostorija. Strogi protokoli i znanstveno upravljanje ljudskim faktorom mogu učinkovito smanjiti rizik od kontaminacije, povećati učinkovitost proizvodnje i produžiti životni vijek opreme i objekata.
Važnost standardiziranih operacija
1.Građevinski standardi
Svi zidovi, stropovi, podovi i sučelja moraju ispunjavati zahtjeve klase čistih soba kako bi se osigurao stabilan protok zraka, tlak i temperatura/vlažnost.
Preciznost ugradnje za modularne panele, brtvljenje sučelja i cjevovod moraju slijediti jedinstvene standarde kako bi se spriječila odstupanja u radu.
2. Standardi rada i održavanja
HVAC sustave, filtre i senzore treba redovito servisirati i kalibrirati.
Postupci čišćenja i dezinfekcije moraju se strogo provoditi kako bi se održala čistoća u kritičnim i nekritičnim zonama.
Ključni aspekti upravljanja ljudskim faktorom
1. Obuka osoblja i standardi ponašanja
Svo osoblje koje ulazi u čistu sobu mora proći stručnu obuku o zaštitnoj odjeći, higijeni ruku i operativnim postupcima.
Redovita procjena ponašanja osoblja pomaže u sprječavanju unakrsne kontaminacije česticama ili mikrobima.
2. Kontrola pristupa i zoniranje
Strogo provoditi zoniranje kritičnih i nekritičnih područja kako bi se osiguralo da su tokovi osoblja i materijala u skladu sa zahtjevima klase čistih soba.
Koristite inteligentne senzorske sustave za praćenje kretanja osoblja i snimanje parametara okoliša i operacija u stvarnom vremenu.
3. Sigurnosne mjere
Nosite zaštitne naočale, maske i rukavice u visokorizičnim područjima kako biste smanjili rizik od ozljeda i kontaminacije.
Pružite brzu obuku novim zaposlenicima i privremenom građevinskom osoblju kako biste osigurali dosljedne operacije.
Integracija upravljanja i standarda
| Upravljački aspekt | Ključne mjere | Očekivani ishod |
|---|---|---|
| Standardi gradnje | Modularna preciznost instalacije, brtvljenje sučelja, standardizirani cjevovod | Stabilan protok zraka, uravnotežen tlak, precizna kontrola temperature/vlage |
| Obuka osoblja | Zaštitna odjeća, higijena ruku, operativni postupci | Smanjena kontaminacija česticama i mikrobima, poboljšana čistoća |
| Kontrola pristupa | Zoniranje, inteligentni senzorski nadzor | Praćenje u stvarnom vremenu, smanjena unakrsna kontaminacija |
| Rad i održavanje | Planirana kalibracija HVAC-a i senzora, čišćenje i dezinfekcija | Produženi vijek trajanja opreme, stabilno okruženje, siguran i pouzdan rad |
S globalnom nadogradnjom proizvodnje i porastom pametnih tehnologija, Clean Room Solutions razvila su se iz pojedinačnih projekata pročišćavanja zraka u integrirane sustave koji kombiniraju inteligentni nadzor, energetsku učinkovitost i modularnu konstrukciju.
Predstavljaju napredni razvoj tehnologije čistih prostorija i pružaju pouzdano jamstvo za proizvodnju visokog standarda. U budućnosti, učinkovita, inteligentna i održiva rješenja za čiste sobe nastavit će s inovacijama u industrijskim čistim prostorima, pomažući industrijama u postizanju visokokvalitetne proizvodnje i sigurnosti okoliša.
